Installation manual Audi A4 (8K) / A5

Diese Anleitung zeigt den Einbau einer FISCON Pro Freisprecheinrichtung in einen Audi A4 (8K) oder A5 mit MMI 2G.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Arbeitsschritte in Kürze:

1. Handschuhfach ausbauen
2. Verkleidung A-Säule rechts entfernen
3. Innenleuchte ausbauen
4. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
5. Funktionstest, Codierung vornehmen lassen
6. Zusammenbau

Einbauaufwand: 40 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

(Abbildung ähnlich)

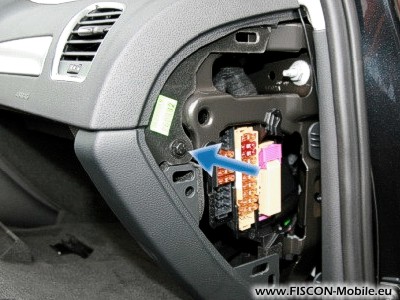

Schnappen Sie z.B. mit einem Keil den seitlichen Deckel des Sicherungskastens ab. Entfernen Sie auch den Steg rechts davon und die M8 Sechskantschraube.

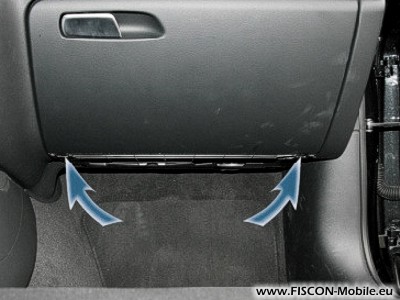

Lösen Sie die beiden M8 Sechskantschrauben unter dem Handschuhfach.

MMI Basic:

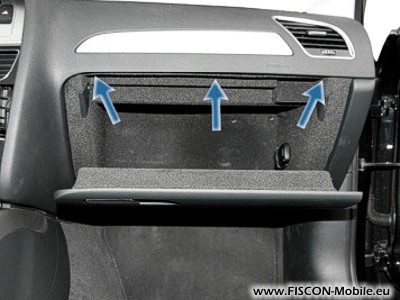

Lösen Sie auch die drei M8 Sechskantschrauben oberhalb im Handschuhfach.

MMI High:
Lösen Sie auch die vier M8 Sechskantschrauben oberhalb im Handschuhfach und eine weitere Schraube oben im Schacht des CD Laufwerks. Ziehen Sie dazu das CD Laufwerk mit Hilfe von zwei Entriegelungshaken aus dem Schacht und entfernen Sie es.

Schnappen Sie die Blende links im Fußraum weg und senken Sie das Handschuhfach herab.

(Abbildung ähnlich)
Schnappen Sie das Airbag Logo aus der A-Säulenverkleidung. Entfernen Sie die darunterliegende Schraube.

(Abbildung ähnlich)
Stecken Sie einen Keil oder einen Schraubenzieher unter die Oberkante der A-Säulenverkleidung und üben Sie nach links Druck aus. Nach dem Ausclipsen lässt sich die Verkleidung ziemlich leicht entfernen.

Stecken Sie zwei Entriegelungshaken in den CD-Wechsler und ziehen Sie ihn heraus.

Öffnen Sie das Brillenfach an das Dachkonsole und lösen Sie die Torx T20 Schraube.

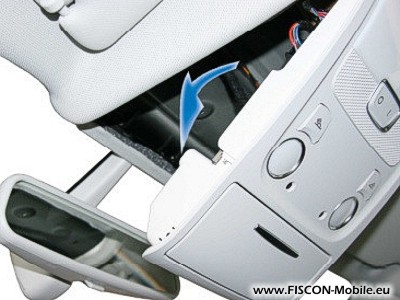

Klappen Sie die Leuchte nach unten und stecken Sie das Mikrofon in den dafür vorgesehenen Einbauplatz.



(Abbildung ähnlich)
Führen Sie ein Zugband von links nach rechts unter dem Dachhimmel durch und ziehen Sie damit das Mikrofonkabel nach. Ist kein Zugband vorhanden kann das Kabel auch seitens der Scheibe unter den Dachhimmel gesteckt werden.

Befestigen Sie das Mikrofonkabel mit Kabelhaltern am Dachholm. Dadurch stellen Sie sicher dass das Kabel gut fixiert ist und nicht den Airbag behindern kann. Die Kabelhalter können im Shop in der Rubrik "Zubehör" mitbestellt werden.

Stecken Sie nur die Plug&Play Adapter für Lichtwellenleiter und Stromversorgung sowie das Mikrofonkabel im Bereich des Handschuhfachs an. Beachten Sie dazu auch die fahrzeugübergreifende FISCON Anleitung. Das FISCON Modul wird z.B. mit Doppelkleber auf dem Handschuhfachkasten befestigt. Es ist auch möglich das Modul in einen Hohlraum vor dem Handschuhfach zu klemmen.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Im Normalfalls ist die Funktionalität bereits ohne Codierung gegeben. Wir empfehlen jedoch bei MMI High die Codierung gemäß Anleitung durchzuführen damit Fehlfunktionen ausgeschlossen werden. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung. Bei MMI Basic ist keine Codierung nötig.

Zusammenbau

(Abbildung ähnlich)
Prüfen Sie ob sich alle Halteklammern der A-Säulenverkleidung in der korrekten Position befinden. Heben Sie die Verkleidung in ihre untere Position am Armaturenbrett und walgen Sie diese hin und her damit sie sich absenkt. Vergleichen Sie mit der Fahrerseite ob die Verkleidung korrekt sitzt.

Blicken Sie von oben hinter die Verkleidung und prüfen Sie ob die Position der Halter mit den Schlitzen am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Halter um diese einzurasten. Heben Sie anschließend die Gummilippe über die Verkleidung.

Bevor Sie das Handschuhfach befestigen und falls Sie dort ein CD Laufwerk ausgebaut haben achten Sie darauf, dass die Kabel für das CD Laufwerk durch dessen Schacht zugänglich sind. Stecken Sie das CD Laufwerk erst zurück den den Schacht nachdem das Handschuhfach festgeschraubt wurde.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
