Installation Manual Skoda Octavia (1Z)

Diese Anleitung zeigt den Einbau einer FISCON Freisprecheinrichtung in einen Skoda Octavia.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Empfohlener Einbauort für das FISCON Steuergerät:

• Im Bereich der Lenksäule wenn kein Zugband verwendet wird
• Hinter der Klimabedieneinheit (rechts) wenn ein Zugband verwendet wird (empfohlen)

Empfohlener Einbauort für das Mikrofon:

• Unsichtbarer Einbau in die Innenleuchte wenn kein Columbus Navigationssystem mit Sprachbedienung vorhanden ist
• Einbau im Bereich der A-Säule oder beim Innenspiegel wenn ein Columbus Navigationssystem mit Sprachbedienung vorhanden ist

Diese Anleitung zeigt den Einbau des Mikrofons in die Innenleuchte. Bei einer anderen Position entfallen Arbeitsschritte.

Arbeitsschritte in Kürze:

1. Dekorblende um das Radio abclipsen
2. Radio ausbauen
3. Klimabedienteil ausbauen oder alternativ Verkleidung unter dem Lenkrad entfernen
4. Innenleuchte ausbauen (nur bei dortiger Installation des Mikrofons)
5. Verkleidung A-Säule entfernen
6. Kunststoffstege im Radioschacht abknipsen
7. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
8. Funktionstest, evtl. Codierung vornehmen lassen
9. Zusammenbau

Einbauaufwand: Ca. 60 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

Radio ausbauen

(Abbildung ähnlich)

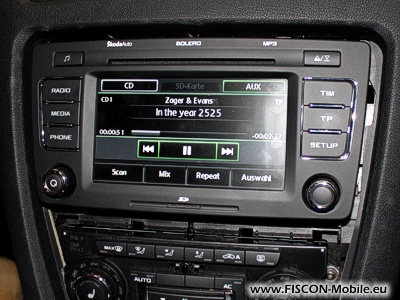

Entfernen Sie die aufgesteckte Blende indem Sie die mit einem Keil lösen. Falls diese zu fest sitzen üben Sie von einer weiteren Stelle mit einem zweiten Keil Druck aus.

Entfernen Sie im Fall eines Audience Radios die vier Abdeckkappen und die dahinter liegenden T20 Torx Schrauben.

Sind diese kleinen Kappen nicht vorhanden schnappen Sie die komplette Frontblende des Radios ab.

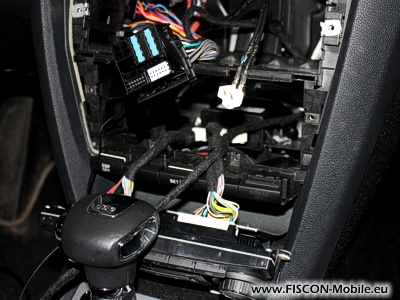

Lösen Sie die vier Torx T20 Schrauben und ziehen Sie das Radio heraus. Achten Sie stets darauf den freiliegenden Touchscreen nicht zu beschädigen. Drücken Sie nicht auf die Kunststoffhalter des Touchscreens.

Plug&Play Adapter anschließen

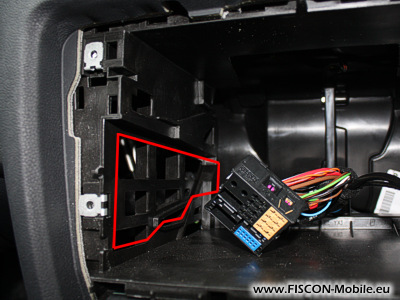

Knipsen Sie mit einem Saitenschneider die Stege an den markierten Stellen durch um Zugang zu dem dahinter liegenden Hohlraum zu erhalten. Das Seitenteil muss nach hinten offen sein.

Stecken Sie den FISCON Plug&Play Adapter an den fahrzeugseitigen Stecker. Verstauen Sie die Quadlock Steckverbindung im Hohlraum links und legen Sie den FISCON Stecker in die vorherige Position des fahrzeugseitigen Steckers.

Einbau des FISCON Moduls (ohne Zugband)

Falls Sie kein Zugband zur Verfügung haben ist es notwendig die Verkleidung unter dem Lenkrad zu entfernen um das Mikrofonkabel zu verlegen. In diesem Bereich wird dann auch das FISCON Modul verbaut.

Hebeln Sie z.B. mit einem Keil den Deckel des Sicherungskastens ab. Entfernen Sie die Schraube.

Drücken Sie den Lichtschalter und drehen Sie ihn ein Stück. Er wird dadurch aus seiner Verriegelung gelöst und kann nach vorne herausgezogen werden. Ziehen Sie dessen Stecker ab um ihn zu entfernen. Schnappen Sie die Dekorblende ab und lösen Sie die Schraube.

Schnappen Sie auch die rechte Dekorblende ab und lösen Sie die Schraube. Lösen Sie auch die unten liegenden Schrauben und senken Sie die Verkleidung unterhalb des Lenkrads in den Fußraum herab.

Einbau des FISCON Moduls (mit Zugband)

Falls Sie ein Zugband zur Verfügung haben muss die Verkleidung unterhalb des Lenkrads nicht entfernt werden da das Mikrofonkabel vom Sicherungskasten zum Radio durchgezogen werden kann. Verbauen Sie das FISCON Modul stattdessen hinter der Klimabedieneinheit.

Lösen Sie die vier Torx T20 Schrauben. Die Stecker müssen nicht unbedingt abgezogen werden. Achten Sie aber darauf andere Teile damit nicht zu zerkratzen.

Positionieren Sie das Modul hinter der Klimabedieneinheit.

Mikrofonkabel verlegen

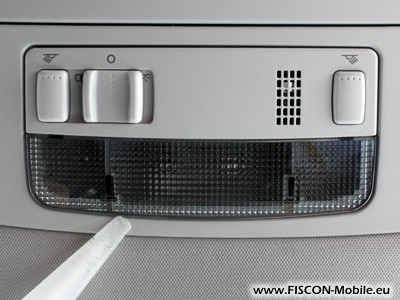

Drücken Sie mit einem Keil den grauen Kunststoffsteg etwas zum Dach hin um den Keil unter die Streuscheibe zu stecken. Hebeln Sie die Scheibe vorschtig ab.

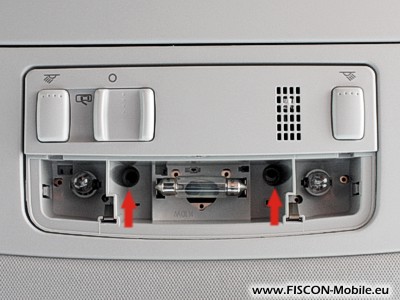

Entfernen Sie die beiden Torx T20 Schrauben und ziehen Sie die Leuchte aus der Dachkonsole. Stecken Sie das für VW Innenleuchten passende FISCON Mikrofon in den Einbauplatz hinter dem Gitter.

(Abbildung ähnlich)
Schnappen Sie das Airbag Logo mit den Fingernägeln aus der A-Säulenverkleidung. Entfernen Sie die darunterliegende Torx Schraube.

(Abbildung ähnlich)
Stecken Sie einen Keil unter die Oberkante der A-Säulenverkleidung und üben Sie in Richtung Lenkrad Druck aus. Dadurch lösen sich drei Halteclipse.

Klappen Sie die Verkleidung zur Seite und ziehen Sie sie aus der unteren Halterung am Amaturenbrett heraus.

(Abbildung ähnlich)
Ziehen Sie das Mikrofonkabel von der Innenleuchte zur A-Säule. Hilfreich ist dabei ein Zugband dass in unserem Shop mitbestellt werden kann.

(Abbildung ähnlich)
Verbinden Sie das Kabel des Mikrofons mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet. Führen Sie das Kabel nach unten am Sicherungskasten vorbei unter das Lenkrad. Das Bild zeigt ein Mikrofon dass im Bereich der A-Säule positioniert wurde.

Hebeln Sie z.B. mit einem Keil den Deckel des Sicherungskastens ab.Verlegen Sie den Stecker des Mikrofons weiter zum FISCON Kabelsatz am gewählten Einbauort des Moduls und stecken Sie ihn an.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Wenn es sich um das Facelift des Octavia 1Z handelt ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Zusätzlich muss bei Radio Stream die Telefonfunktion im Radio aktiviert werden, ansonsten ist Mute inaktiv. Hierfür ist kein Diagnosegerät nötig:
MENU -> Pfeil Rechts -> TEL ON (=links)

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau

Überprüfem Sie ob sich die drei Halteklammern und Hülsen in der korrekten Position befinden. Stecken Sie die Verkleidung der A-Säule unten in Ihre Position und walgen Sie diese so lange hin und her bis die Position stimmt. Vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt. Peilen Sie von oben unter die Verkleidung und prüfen Sie ob die Halteclipse im Loch des Holms stecken. Ist dies der Fall schlagen Sie mit der Faust auf die entsprechende Stelle um die Verkleidung einzurasten.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
