Installation Manual Skoda Yeti

Diese Anleitung zeigt den Einbau einer FISCON Freisprecheinrichtung in einen Skoda Yeti.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Empfohlener Einbauort für das FISCON Steuergerät:
Hinter der Klimabedieneinheit.

Empfohlener Einbauort für das Mikrofon:

• Unsichtbarer Einbau in die Innenleuchte wenn kein Columbus Navigationssystem mit Sprachbedienung vorhanden ist
• Einbau im Bereich der A-Säule oder beim Innenspiegel wenn ein Columbus Navigationssystem mit Sprachbedienung vorhanden ist

Diese Anleitung zeigt den Einbau des Mikrofons in die Innenleuchte. Bei einer anderen Position entfallen Arbeitsschritte.

Arbeitsschritte in Kürze:

1. Dekorblende um das Radio abclipsen
2. Radio abschrauben
3. Innenleuchte ausbauen (nur bei dortiger Installation des Mikrofons)
4. Verkleidung A-Säule entfernen
5. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
6. Funktionstest, evtl. Codierung vornehmen lassen
7. Zusammenbau

Einbauaufwand: 40 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

Radio ausbauen

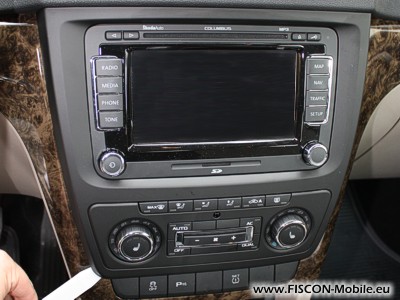

Entfernen Sie die aufgesteckte Blende indem Sie die Haltepunkte mit einem Keil lösen. Falls diese zu fest sitzen üben Sie von einer weiteren Stelle mit einem zweiten Keil Druck aus.

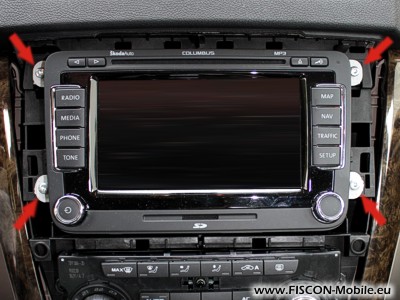

Entfernen Sie die vier Schrauben des Radios mit einem T20 Torx Schraubenzieher und ziehen Sie das Radio heraus. Legen Sie es auf eine schützende Unterlage (z.B. ein Handtuch) damit keine Kratzer entstehen.

(Abbildung ähnlich)
Lösen Sie die vier Torx T20 Schrauben. Die Stecker müssen nicht unbedingt abgezogen werden. Achten Sie aber darauf andere Teile damit nicht zu zerkratzen.

Mikrofonkabel verlegen

Entfernen Sie zunächst die zur Innenleuchte gehörige Abdeckung. Greifen Sie diese mit den Fingernägeln, klappen Sie die Abdeckung in Richtung Scheibe und entfernen Sie sie. Lösen Sie die beiden T20 Torx Schrauben der Innenleuchte. Die Innenleuchte lässt sich nun herausnehmen. Stecken Sie das für VW Innenleuchten passende FISCON Mikrofon in den Einbauplatz hinter dem Gitter.

(Abbildung ähnlich)
Schnappen Sie z.B. mit einem Keil den Deckel des Sicherungskastens und den Streifen links davon ab.

(Abbildung ähnlich)
Stecken Sie einen Keil unter die Oberkante der A-Säulenverkleidung und üben Sie in Richtung Lenkrad Druck aus. Dadurch lösen sich drei Halter und die Verkleidung löst sich ein Stück. Der obere Halter verfügt über eine doppelte Rasterung. Um die Verkleidung ganz zu lösen wird sie ein Stück nach oben geschoben.

(Abbildung ähnlich)
Ziehen Sie das Mikrofonkabel von der Innenleuchte zur A-Säule. Hilfreich ist dabei ein Zugband dass in unserem Shop mitbestellt werden kann.

(Abbildung ähnlich)

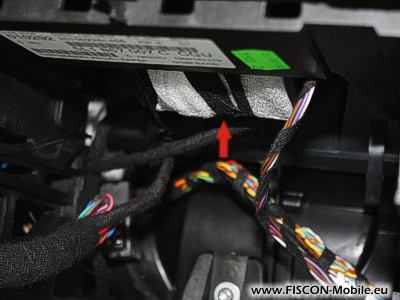

Verbinden Sie das Kabel des Mikrofons mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet. Führen Sie das Kabel nach unten zum Sicherungskasten. Das Bild zeigt ein Mikrofon dass im Bereich der A-Säule positioniert wurde.

(Abbildung ähnlich)
Stecken Sie ein Zugband vom Radioschacht zum Sicherungskasten und ziehen Sie das Mikrofonkabel in den Radioschacht. Achten Sie darauf dass das Kabel nicht von der Lenkradverstellung eingeklemmt werden kann.

Plug&Play Adapter anstecken

(Abbildung ähnlich)
Entfernen Sie den Quadlock Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum. Legen Sie den Stecker des FISCON Moduls und das Mikrofon hinter die Klimabedieneinheit. Verbinden Sie den Stecker des Mikrofons mit dem Plug&Play Adapter.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über die Tasten des Boardcomputers nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist.

Zusammenbau

Stecken Sie Verkleidung der A-Säule in Ihre Position und vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt. Anders als bei Ausbau ist es nicht notwendig die Halter durch Herunterschieben einzuhaken. Blicken Sie von oben in den Spalt der Verkleidung und prüfen Sie ob die Position der Halter mit den Schlitzen am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Halter um diese einzurasten. Heben Sie anschließend die Gummilippe über die Verkleidung.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
