Installation Manual Volkswagen Touran

We want to apologize for not having translated this manual yet. Even if the language is german the pictures may help you with your installation. Google translator might help you with an automatic translation.

Diese Anleitung zeigt den Einbau einer FISCON Freisprecheinrichtung in einen Volkswagen Touran.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Empfohlener Einbauort für das FISCON Steuergerät:
Hinter der seitlichen Abdeckung des Armaturenbretts im Bereich des Lichtschalters.

Empfohlener Einbauort für das Mikrofon:

  • Unsichtbarer Einbau in die Innenleuchte wenn kein RNS-510 Navigationssystem mit Sprachbedienung vorhanden ist
  • Einbau im Bereich der A-Säule oder beim Innenspiegel wenn ein RNS-510 Navigationssystem mit Sprachbedienung vorhanden ist

Diese Anleitung zeigt den Einbau des Mikrofons in die Innenleuchte. Bei einer anderen Position entfallen Arbeitsschritte.

Arbeitsschritte in Kürze:
  1. Dekorblende um das Radio abclipsen
  2. Radio und Klimabedieneinheit abschrauben
  3. Innenleuchte ausbauen (nur bei dortiger Installation des Mikrofons)
  4. Verkleidung A-Säule entfernen
  5. Klappe unter dem Lenkrad ausclipsen
  6. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
  7. Funktionstest, evtl. Codierung vornehmen lassen
  8. Zusammenbau

Einbauaufwand: 50 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

Radio ausbauen

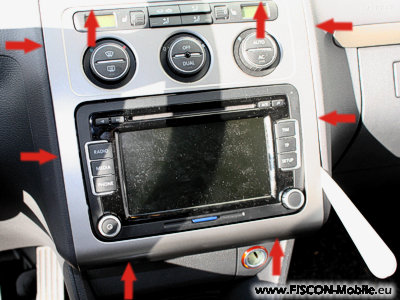

Entfernen Sie die aufgesteckte Blende indem Sie die acht Haltepunkte mit einem Keil lösen. Falls diese zu fest sitzen üben Sie von einer weiteren Stelle mit einem zweiten Keil Druck aus.

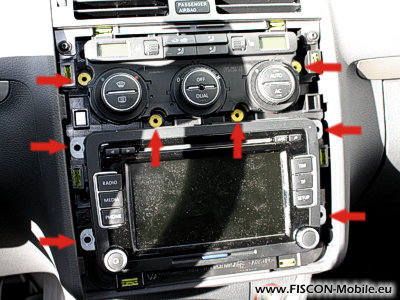

Entfernen Sie acht Torx T20 Schrauben von Radio und Klimabedieneinheit.

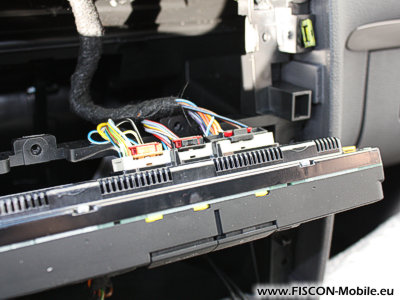

Nehmen Sie die Klimabedieneinheit heraus. Lösen Sie die roten Verriegelungen der Stecker und ziehen Sie diese heraus.

Mikrofonkabel verlegen


Drücken Sie mit einem Keil den grauen Kunststoffsteg etwas zum Dach hin um den Keil unter die Streuscheibe zu stecken. Hebeln Sie die Scheibe vorschtig ab.


Entfernen Sie die beiden Torx T20 Schrauben und ziehen Sie die Leuchte aus der Dachkonsole. Stecken Sie das für VW Innenleuchten passende FISCON Mikrofon in den Einbauplatz hinter dem Gitter.

(Abbildung ähnlich)
Clipsen Sie z.B. mit einem Keil den Deckel des Sicherungskastens und den Streifen links davon ab.

(Abbildung ähnlich)
Schnappen Sie das Airbag Logo mit den Fingernägeln aus der A-Säulenverkleidung. Entfernen Sie die darunterliegende Torx Schraube.


Lösen Sie die Abdeckung unter dem kleinen Dreieckfenster.Diese muss nicht abgenommen werden.

(Abbildung ähnlich)

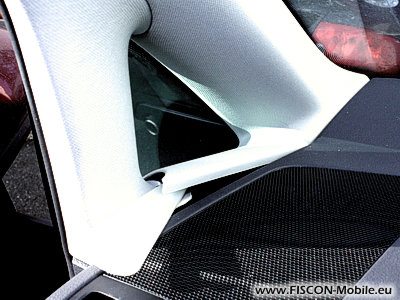

Stecken Sie einen Keil unter die Oberkante der A-Säulenverkleidung und üben Sie in Richtung Lenkrad Druck aus. Dadurch lösen sich drei Halteclipse. Die Verkleidung umfasst den Steg rechts und links vom Dreiecksfenster. Trennen Sie diese Teile nicht voneinander und achten Sie darauf dass sie nicht auseinanderbrechen.

(Abbildung ähnlich)
Ziehen Sie das Mikrofonkabel von der Innenleuchte zur A-Säule. Hilfreich ist dabei ein Zugband dass in unserem Shop mitbestellt werden kann.

(Abbildung ähnlich)
Verbinden Sie das Kabel des Mikrofons mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet. Führen Sie das Kabel links vom Dreiecksfenster nach unten zum Sicherungskasten. Das Bild zeigt ein Mikrofon dass im Bereich der A-Säule positioniert wurde.


Schnappen Sie das Ablagefach unter dem Lenkrad ab.

Plug&Play Adapter anstecken

(Abbildung ähnlich)
Entfernen Sie den Quadlock Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum. Ziehen Sie das Kabel mit dem Stecker des FISCON Interfaces in Richtung Sicherungskasten. Nutzen Sie hierfür ein Zugband oder lösen Sie die beiden Schrauben rechts des Sicherungskastens um mit der Hand in Richtung Radioschacht greifen zu können. Positionieren Sie das FISCON Interface hinter dem Lichtschalter seitens des linken Deckels und stecken Sie dort den Stecker des Mikrofons an.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über die Tasten des Boardcomputers nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau


Legen Sie die Steckverbindung für den Quadlockstecker nach oben hinter die Klimabedieneinheit.


Überprüfem Sie ob sich die drei weißen Hülsen der A-Säulenverkleidung korrekt am Holm befinden, nicht an der Verkleidung. Die mittlere Hülse auf dem Foto sitzt nicht korrekt. Stecken Sie die Verkleidung der A-Säule unten in Ihre Position und walgen Sie diese so lange hin und her bis die Position stimmt. Vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt. Peilen Sie von oben unter die Verkleidung und prüfen Sie ob die Halteclipse im Loch des Holms stecken. Ist dies der Fall schlagen Sie mit der Faust auf die entsprechende Stelle um die Verkleidung einzurasten.

Falls das Mikrofon im Bereich der A-Säule positioniert werden soll stecken Sie den mitgelieferten Halter für das Mikrofon auf die Oberkante der Verkleidung und setzen Sie das Mikrofon auf.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
